InssTek

MX-Custom

고객 맞춤형 DED 시스템

연구 목적부터 생산 환경까지, 고객 요구에 맞춰 설계하는 맞춤형 DED 시스템

고객 맞춤형 설계

인스텍은 MX-Lab, MX-Fab 및 로봇 기반 DED 시스템을 바탕으로 고객의 연구 목적과 제조 환경에 최적화된 맞춤형 장비를 제공합니다.
장비 본체, 레이저 및 광학계, 작업 영역, 구동축, 모니터링 시스템, 자동화 구성까지 필요한 사양을 검토하여 최적의 DED 시스템으로 구현합니다.

• 연구용
• 생산 제조
• 로봇 기반
• 공정 자동화

맞춤형 구축 사례

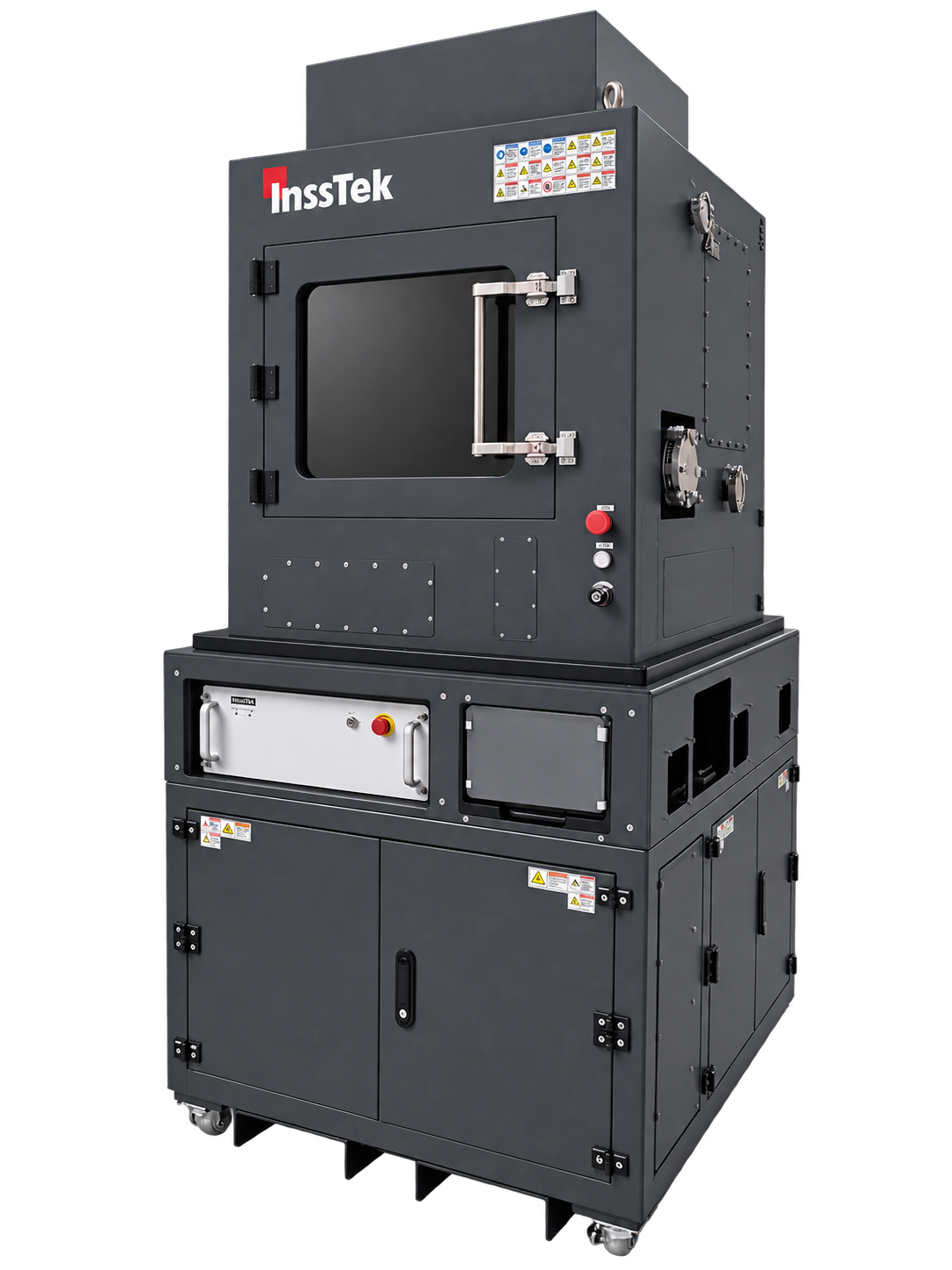

MX-Lab Custom

공정 모니터링을 위한 맞춤형 장비 구조

싱크로트론 기반 공정 관찰을 위해 장비 본체, 구동축 및 테이블 구조를 맞춤 설계한
MX-Lab 커스텀 사례

• Customer Need

  싱크로트론 기반 분석 환경에서 DED 공정을 양방향으로 관찰할 수 있는 장비 구조 필요

• Customized Components

  Body/Case, 구동축 구성, 무빙 테이블, 공정 관찰용 개방 구조

• Custom Solution

  공정 데이터 관찰을 위해 장비 양측에 관찰 경로를 확보하고, 연구 환경에 적합하도록 MX-Lab 본체 구조 맞춤 제작

• Application

  US 연구소 연구용 DED 시스템

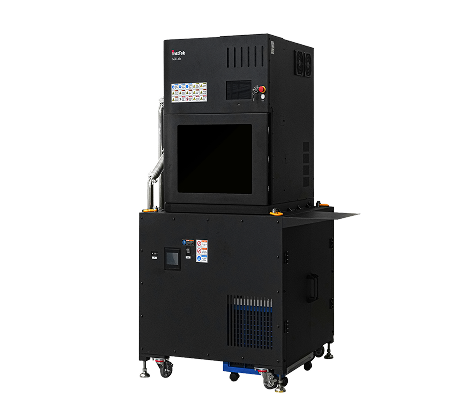

MX-Fab Custom

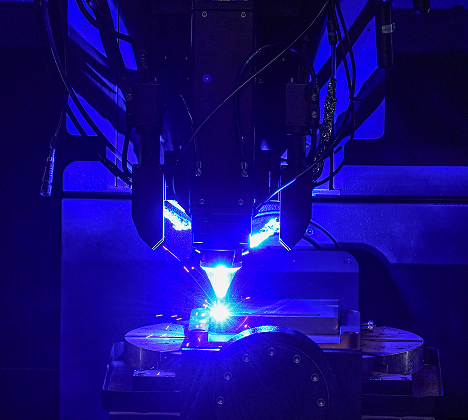

블루 레이저 시스템 맞춤 설계

450nm 파장대의 블루 레이저 적용을 위해 광학계와 장비 구조를 맞춤 구성한
MX-Fab 커스텀 사례

• Customer Need

  특수 소재 및 공정 연구를 위한 450nm 파장대의 블루 레이저 기반 DED 시스템 필요

• Customized Components

  Blue Laser, Optics, Body/Case

• Custom Solution

  450nm 파장대의 블루 레이저와 광학계를 적용하고, 장비 본체 및 내부 시스템을 연구 목적과 공정 환경에 맞게 구성

• Application

  US 연구소 연구용 MX-Fab 시스템

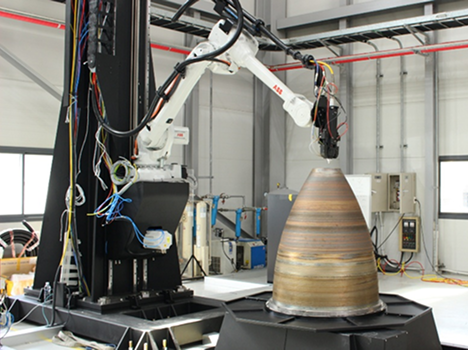

Robotic DED Custom

특수 공정을 위한 맞춤형 로봇 DED 시스템

로봇암의 넓은 작업 범위와 유연한 움직임을 활용하여 대형 부품과 의료 분야에 적용할 수 있도록 구성한 맞춤형 DED 시스템

• Application
  • NARAE (대규모 로봇 DED 시스템)로봇암의 넓은 작업 범위와 다축 구동을 활용하여 대형 부품 제조 및 보수에 대응하는 맞춤형 DED시스템
  • ROBO-Med (로봇 의료 제조 시스템)의료용 부품의 무인 생산과 공정 자동화를 위해 로봇암과 DED 시스템을 통합한 맞춤형 제조 시스템

맞춤 구성 요소

고객의 연구 및 생산 목적에 따라 DED 시스템의 주요 구성 요소를 맞춤 설계합니다.

커스텀 적용 범위는 기반 장비와 공정 요구사항에 따라 달라질 수 있습니다.

Custom Process

• 요구사항 분석

  적용 소재, 부품 크기, 공정 목적 및 운영 환경 분석

• 사양 구성

  기반 장비와 주요 커스텀 항목 선정

• 설계

  기구, 광학계, 구동계 및 자동화 시스템 설계

• 시스템 통합

  장비 제작,시스템 통합 및 공정 최적화

• 맞춤형 DED 시스템

  고객 환경에 맞춘 맞춤형 DED 시스템 제공
